| 位号 | 名 称 | 型 号 | 数 量 | 材质 | 备 注 |
| 供料系统 | |||||
| 1 | 进料泵 | G(F)15-2 | 1台 | SUS304 | 0.55Kw |
| 2 | 进料管道、阀门 | 1套 | SUS304 | 无缝管 | |
| 介质循环系统 | |||||
| 1 | 送风机 | 4-72 | 1台 | SUS304 | 5.5Kw |
| 2 | 调风蝶阀 | 1台 | SUS304 | ||
| 3 | 引风机 | 9-26 | 1台 | Q-235 | 18.5Kw |
| 4 | 调风蝶阀 | 1台 | Q-235 | ||
| 5 | 热风保温管道 | 内壁厚1.5mm，外包1.0mm | 1套 | SUS304 | 外保温，厚75mm |
| 6 | 排风管道 | 壁厚1.5mm | 1套 | SUS304 | |
| 7 | 管道连接件 | 1套 | SUS304 | ||
| 空气加热净化系统 | |||||
| 1 | 初、中效空气过滤器 | 各1.5m2 | 1套 | 外框 SUS304 | 无纺布 |
| 2 | 高效空气过滤器 | 30万级净化 滤材:玻璃纤维及铝箔纸 | 1套 | 外框 SUS304 | 滤材:玻璃纤维及铝箔纸 |
| 3 | 蒸汽散热器 | 280m2 | 1套 | SUS304、铝翅片 | |
| 4 | 电磁阀、疏水器及截止阀 | 1套 | 组合件 | ||
| 5 | 电加热系统 | 1套 | SUS304 | 99 Kw | |
| 干燥主机系统 | |||||
| 1 | 喷雾干燥室 | D3500H9000 内壁2.0mm 外壁1.2mm 塔顶3mm碳钢花纹板 | 1套 | 内外 SUS304 | 内、外满焊,抛光处理 |
| 2 | 进风蜗壳 | 内壁厚1.5mm 外包1.0mm | 1套 | SUS304 | |
| 3 | 热风分配器 | 壁厚2mm | 1套 | US304 | |
| 4 | 离心雾化器 （变频调节） | LPG150 | 1套 | 不锈钢 | 4Kw 带油冷水冷系统、空气密封 |
| 5 | 电动葫芦 | 0．5T | 1台 | 含钢架 | |
| 6 | 照明装置 | 100W | 2套 | ||
| 7 | 观察人孔 | 610510 | 1套 | ||
| 8 | 气动敲击锤 （螺旋状分布） | SK60 | 6套 | AL | 直筒3个 锥体3个 |
| 9 | 支腿 | 4只 | Q235A | ||
| 10 | 气扫装置 | ||||
| 冷风夹套系统 | |||||
| 1 | 直筒冷风夹套 | 内壁2.5mm 外壁1.2mm | 1套 | SUS304 | |
| 2 | 连接风管 | 厚度1.2mm | 1套 | SUS304 | |
| 3 | 冷风引风机 | 9-19 | 1台 | Q-235 | 3 Kw |
| 物料收集系统 | |||||
| 1 | 一级旋风分离器(带快开清洗孔) | XF850 壁厚2.5mm | 1台 | SUS304 | |
| 2 | 集料桶 | 50 L | 1台 | SUS304 | |
| 3 | 卸料阀 | 2台 | SUS304 | ||
| 4 | 二级旋风分离器 | XF750 壁厚2.5mm | 1台 | SUS304 | 双蝶阀 |
| 5 | 集料桶 | 10L | 1台 | SUS304 | |
| 6 | 卸料阀 | 2台 | SUS304 | ||
| 7 | 水膜除尘器 | 壁厚1.2mm | 1台 | SUS304 | |
| 8 | 水泵 | 1台 | SUS304 | 1.1KW | |
| 9 | 水箱(加强) | 壁厚1.5mm | 1台 | SUS304 | 水箱0.5m3 |
| 冷冻除湿收料系统 | |||||
| 1 | 空气过滤器 | 1套 | |||
| 2 | 冷冻除湿机 | 风量400 m3/h 制冷量:5kg/h | 1套 | 外彩钢板 | 除湿空气湿度:40%,6KW |
| 3 | 调风蝶阀 | 1台 | SUS304 | ||
| 控制系统 | |||||
| 1 | 操作柜 | 1套 | SUS304 | ||
| 2 | 接触器元气件 | 1套 | 正泰 | ||
| 3 | 变频器 | 2套 | 西门子或ABB | ||
| 4 | 可编程器 | 1套 | LG | ||
| 5 | 触摸屏 | 1套 | 西门子 | ||
| 6 | 温度模块 | 1套 | LG | ||
| 其他配套系统 | |||||
| 1 | 扶梯、栏杆 | 1套 | Q235A | ||
| 2 | 支架、操作平台 | 1套 | 根据设备本身安排 | ||

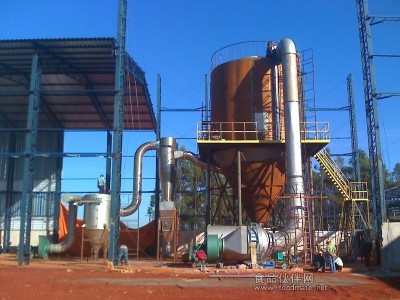

提取车间喷雾干燥塔设备
